Islak rotorlu pompalar genellikle ısıtmada kullanılır ve firmalarda farklılık göstermekle birlikte 25 m³/h 20 mss üzerinde ıslak rotorlu olarak üretilmemektedir. Soğutmada ise soğutma suyunu ısıttığı için ıslak rotorlu yerine kuru rotorlu kullanılır. Santrifüj pompalar ise yüksek debili sistemlerde kullanılır, uygulama ve projede pompa seçimi olarak kısmi yüklere bağlı olarak tek pompa veya çoklu pompa olarak kullanılabilir. Bu doğrultuda pompaları detaylı olarak inceleyelim.

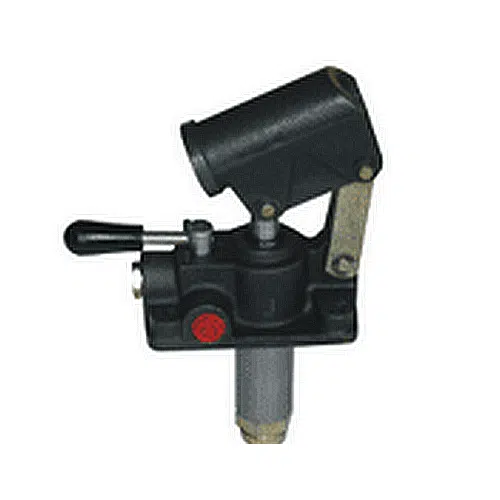

EL POMPASI


Pompa başka bir kaynaktan aldığı mekanik enerjiyi dönüştürerek sıkıştırılamayan akışkanlara hidrolik enerji olarak veren bir makinedir. Pompa seçimi yapılmadan önce incelenmesi gereken üç önemli parametre vardır. Pompa tipi, pompanın birlikte kullanılacağı akışkan ve pompanın bağlanacağı tesisat olarak belirtebileceğimiz bu üç parametre eğer düzgün şekilde incelenmemişse muhtemelen ya sistem çalışmayacaktır ya da verimsiz çalışıp ciddi bir enerji tüketimi oluşacaktır. Pompa tipleri genel olarak hacimsel ve roto dinamik pompalar olmak üzere ikiye ayrılır. Pompa seçerken basılacak akışkanın kimyasal ve fiziksellerinin detaylı  şekilde belirlenmesi gerekir. Son olarak tesisat olarak adlandırdığımız pompa ve diğer ekipmanların çalışacağı çevre  şartları, yer, sıcaklık, denizden yükseklik, borulama, tesisat elemanları, kontrol kumandalarının analiz edilip en uygun koşulların sağlanması gerekir.

MANUEL EL POMPASI

Pompa

Pompalarla ilgili temel kavramlara göz atacak olursak bunların başında hidrolik güç, debi ve manometrik yükseklik gelmektedir. Piyasaya baktığımızda pompa tipi ve çalışma koşulları belliyse çoğu kişi pompa isterken üreticiye debi ve basma yüksekliği değerleri vererek pompa seçimi istemektedir. Fakat bu durum kesinlikle yanlıştır ve ciddi sıkıntılar doğurabilmektedir. Pompa teklifi verecek kişinin doğru ürünü ortaya koyabilmesi için yukarıda bahsettiğimiz parametreleri mutlaka gözden geçirmesi gerekmektedir. Doğru pompa seçimi ancak bu koşullar doğru değerlendirildikten sonra yapılabilir. Kavramlara dönecek olursak hidrolik güç sıvıya birim zamanda verilen enerjidir. Debi ise birim zamanda basılan akışkan hacmidir, çoğunlukla m3/sn, m3/saat ve lt/sn birimleri ile karşımıza çıkar. Son olarak pompanın 1kg ağırlığındaki akışkana kazandırdığı enerjiye manometrik yükseklik denir ve metre‐akışkan yüksekliği olarak ifade edilir (Örn. 50mSS ). Manometrik yükseklik kendi içinde potansiyel enerji, basınç enerjisi ve hız enerjisinden oluşur ve aşağıdaki formülle ifade edilir.

Hm = Hg + P/γ + V²/2g
Hm= Manometrik yükseklik
Hg= Potansiyel Enerji (Statik Yükseklik)
P/γ = Basınç Enerjisi
V²/2g=Hız Enerjisi
Pompa Tipleri

Hacimsel (Volümetrik – Pozitif Deplasmanlı) Pompalar

EL POMPASI


Bu pompaların temel çalışma kuralı akışkanın kapalı hacimler şeklinde düşük basınç (emme) bölgesinden yüksek basınç (basma) bölgesine taşınmasıdır. Kendi içinde doğrusal hareketli (Pistonlu, membranlı vs.) ve dönel hareketli (dişli, vidalı, paletli vs.) olmak üzere ikiye ayrılır.

Hacimsel pompaların teorisi çok basittir. Manometrik yükseklik sistem için gerekli değerde kendiliğinden oluşur. Teorik olarak sonsuza kadar gidebilir. Debi değerleri ise birim zamanda taşınan kapalı akışkan hacmi toplamı kadardır.
Rotodinamik (Santrifüj‐Karışık Akımlı‐Eksenel) Pompalar

Bu tip pompalarda akışkanın içinde çalışan bir çark bulunur. Kapalı hacim söz konusu değildir. Rotodinamik pompalar basitçe, akışkana hızlı hareket eden kanatlar ya da özel tasarlanmış  belirli düzenekler aracılığı ile momentum kazandırırlar. Akışkanın momentumu açık kanallardan geçerken artar ve daha sonra yayıcı bölüme girerek, mevcut olan akışkanın yüksek hızını basınç artışına dönüştürür. Santrifüj pompalar, karışık akışlı pompalar ve eksenel pompalar olmak üzere üç şekilde sınıflandırılırlar. Bu sınıflandırmayı etkileyen en önemli unsur pompaların özgül hızı ve buna bağlı olarak çark yapısıdır. Bunların içinde maliyeti en düşük olan pompa tipi santrifüj pompalardır.



Santrifüj Pompalarda Akışkan Özelliklerinde Dikkat Edilmesi Gerekenler
Fiziksel Özellikler
Viskozite

Santrifüj pompa ile basılabilecek sıvıların viskozitesi oldukça düşüktür. Maksimum kinematik viskozite 600 CS ‘ seviyelerindedir. Viskozite arttıkça debi, manometrik yükseklik ve verim değerleri düşer.
Özgül Ağırlık

Santrifüj pompa ile basılacak sıvının özgül ağırlığı için bir sınırlama yoktur. Ancak çekilen güç özgül ağırlıkla orantılıdır. Bu nedenle mukavemet sorunları ortaya çıkabilir. Sudan daha ağır sıvılar için mukavemet hesabı kontrol edilmelidir.
Katı Partiküller

EL POMPASI



Su için tasarlanmış pompaların basabileceği katı parça boyutları çarkın en dar aralığından küçük olmalıdır. Büyük katı partikül içeren sıvılar için özel pompalar dizayn edilir. Partikülün şekline ve cinsine göre de değişik uygulamalar yapılmaktadır. Örneğin lifli sıvılar için farklı, hafif partiküller için ayrı, yumuşak partiküller için ayrı tipte çark geometrileri geliştirilmiştir. Partiküllerin sertliğine göre de farklı malzemeler kullanmak gerekir. Kuru partikül oranı % 7’den fazla olmamalıdır.
Küçük Sert Partiküller

Küçük boyuttaki sert partiküller pompanın birbirine yakın çalışan yüzeylerinde aşınmalara neden olur ve pompa performansını düşürür. Özellikle dengeleme diskli pompalarda disk aralığı çok küçük olabilir ve aşınma çok hızlı gerçekleşebilir. Sert partiküller için farklı malzemeler gerekir. Ya çok sert veya çok yumuşak malzemeler kullanılır.
Gaz İçeren Sıvılar

Sıvının içerisinde kolayca ayrışan gazlar varsa bunlar hava cebi yaparak pompajı önleyebilirler. Bu iş için geliştirilmiş özel pompa tipleri kullanılmalıdır.
Buharlaşma Basıncı

Buharlaşma basıncı yüksek olan sıvılar pompanın kolayca kavitasyona girmesine neden olurlar. Bunun için pompanın kavitasyon koşulları çok iyi değerlendirilmeli ve önlem alınmalıdır. Buharlaşma basıncının sıcaklıkla arttığı unutulmamalıdır.
Kimyasal Özellikler

Basılacak sıvının kimyasal etkilerine uygun malzeme seçimi gerekir. Bazı kimyasallara dayanıklı malzemelerin temininde zorluklar olabilir. El kitaplarında pompalarda kullanılan malzemelerin değişik kimyasallara dayanıklılığını gösteren tablolar ve abaklar bulunabilir. Kimyasal dayanıklılık gr / m² x saat olarak da ifade edilebilir.
Tesisat Özellikleri


EL POMPASI


Bir pompa sisteminin kullanılacağı tesisat kendi başına bir proje konusudur. Her türlü ekipmanın pompa sistemine uygunluğu ve kullanım şekli çok özenle kullanılacak pompanın özellikleri de göz önüne alınarak yapılmalıdır. Yazımızda tesisat proje konusundan ziyade bu tesisattan kaynaklanan belli başlı maddeleri belirteceğiz. Aşağıda belirteceğimiz hususlarda ki en ufak hatalar çok ciddi boyutlarda sorunlar yaratabilmektedir.

EL POMPASI


1) Tesisatta kullanılan boru, özel parça ve armatürlerin kalitesi; Bu parçaların projede öngörülen malzemeden olması önemlidir.
2) Armatürlerde tip ve hatta marka belirtilmelidir. Çünkü her firmanın ürettiği armatürlerin kayıp faktörleri, iç kesit alanları farklıdır.
3) Tesisat işçiliğinin usulüne ve projesine uygun yapılmış olması,
4) Gerekli boru eğimlerinin doğru verilmiş olması,
5) Sistemin hava yapmaması,
6) Projeden fazla dirsek vs. kullanılmış olmaması gibi,
7) Tesisat işçiliğinin temiz ve titiz yapılmış olması,
8) Boru işçiliği sonunda tüm parçaların sökülüp temizlenmiş olması,
9) Boru sistemi veya pompa içinde kaynak çapağı, çakıl, kum, üstüpü vs. kalmamış olması,
10) Boru sisteminden pompaya anormal yükler gelmemesi,
11) Isıl veya mekanik genleşmelerin pompayı etkilememesi,
12) Gereken yerlerde ve doğru şekilde genleşme parçaları (Kompanzatör) kullanılması.

Yukarıda belirli başlıklar altında incelediğimiz pompa seçimi ve pompa tiplerinin anlaşılacağı üzere doğru, yerinde ve uygun pompayı seçmek için birçok kriterin aynı anda değerlendirilmesi çok önemlidir. Pompa seçerken pompa tipine, pompanın kullanılacağı ortam özellikleri ve son olarak mekanik tesisat projesine çok dikkat edilmelidir. Bu üç maddenin herhangi birinde yapılacak hata diğer parametreler ne kadar düzgün olursa olsun pompamızın verimsiz çalışmasına ya da çalışmamasına yol açacaktır. Genel olarak her biri ayrı inceleme konusu olan bu parametreler konusunda ilk amacımız temel kavramları ve dikkat edilmesi gereken noktaları belirtmektir.
